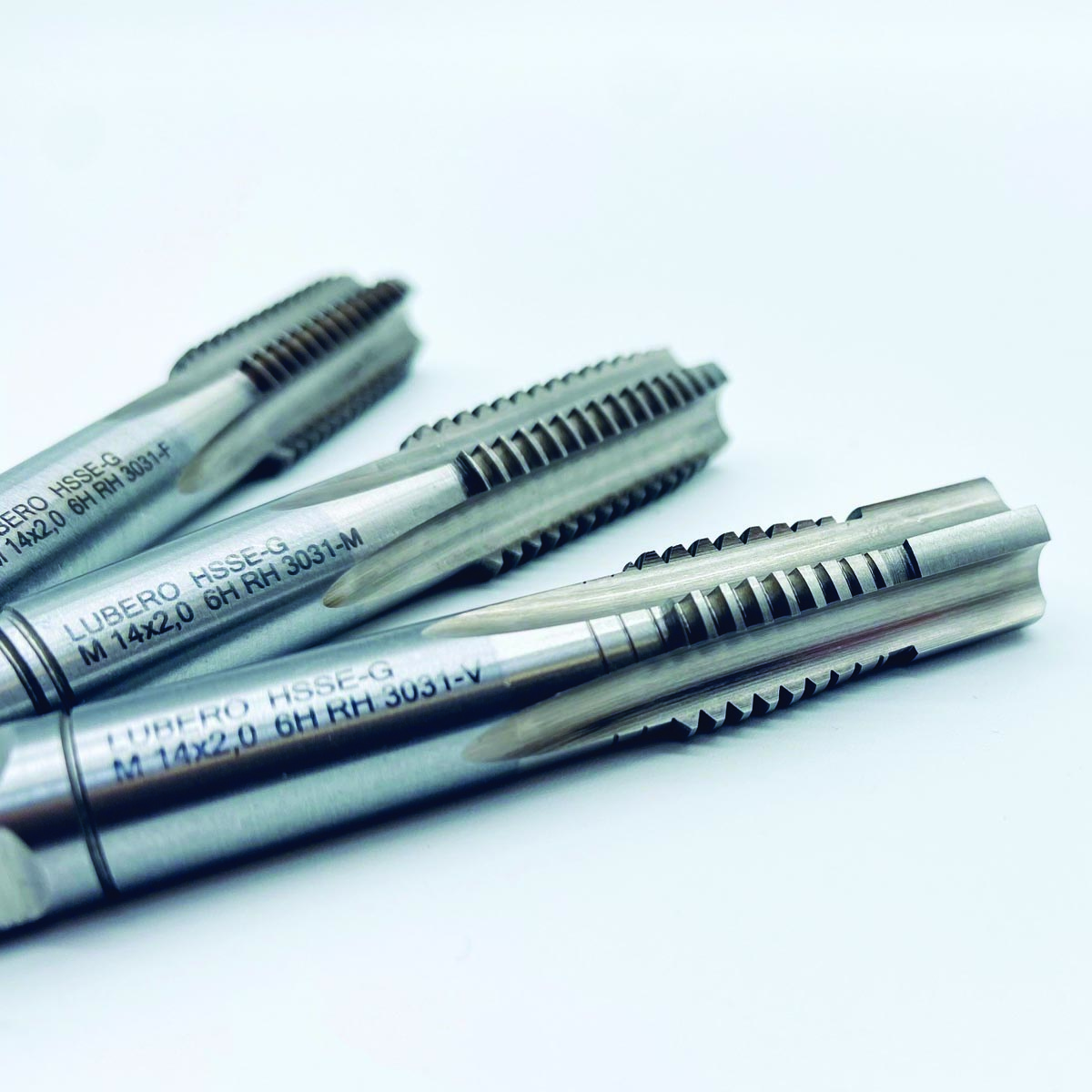

Handgewindebohrer – Präzises Gewindeschneiden von Hand
Handgewindebohrer sind das Werkzeug der Wahl, wenn Innengewinde manuell mit einem Windeisen geschnitten werden. Sie kommen überall dort zum Einsatz, wo maschinelle Verfahren nicht möglich oder nicht wirtschaftlich sind: bei Montagearbeiten vor Ort, Reparaturen, Nachschneidarbeiten oder in schwer zugänglichen Bereichen.
Lubero fertigt Handgewindebohrer – aus HSS, HSS-E und HSS-PM, nach DIN 352 und DIN 2184-2, in über 12 Gewindenormen. Als Einschnitt-Gewindebohrer, 2-teiliges Paar oder 3-teiligen Satz.
Bauformen nach DIN 2184-2 – Verstärkter Schaft und Überlaufschaft
Lubero Handgewindebohrer folgen immer den Bauformen der DIN 2184-2. In dieser Norm sind wichtige Baumaße wie Gesamtlänge, Gewindelänge, Schaftdurchmesser und Vierkant genormt. Diese sind jedoch alle Steigungsabhängig, sodass die Bauformen je nach Größe der Gewindesteigung variieren können. Eine weitere Unterscheidung ist die zwischen verstärktem Schaft und Überlaufschaft.
Der verstärkte Schaft wird bei Durchmessern von 0,9 bis 6,4 verwendet, wobei der Schaftdurchmesser mindestens so dick wie der Nenndurchmesser oder sogar dicker ist. Dadurch bietet der verstärkte Schaft eine hohe Stabilität. Mit dieser Bauform können jedoch keine überlangen Gewinde geschnitten werden, da der Gewindeschaft nicht in die Kernlochbohrung passt.
Im Gegensatz dazu gibt es den Überlaufschaft in Durchmessern von 2,6 bis beliebig groß. Hier ist der Schaftdurchmesser kleiner als der Nenndurchmesser. Dadurch kann theoretisch über die gesamte Länge des Handgewindebohrers ein Gewinde geschnitten werden.
Die Wahl zwischen verstärkten Schaft und Überlauf Schaft hängt von den spezifischen Anforderungen und Einsatzbedingungen ab, sodass für unterschiedliche Aufgaben jeweils die optimale Lösung gefunden werden kann.
Varianten und Einsatzbereiche
Einschnittgewindebohrer
Fertigschneider
Kommt zum Einsatz, wenn …
- Mehrere Gewinde in kürzester Zeit geschnitten werden.
- Die Krafteinwirkung auf den Gewindebohrer klein ist.
- Gewinde nachgeschnitten werden.

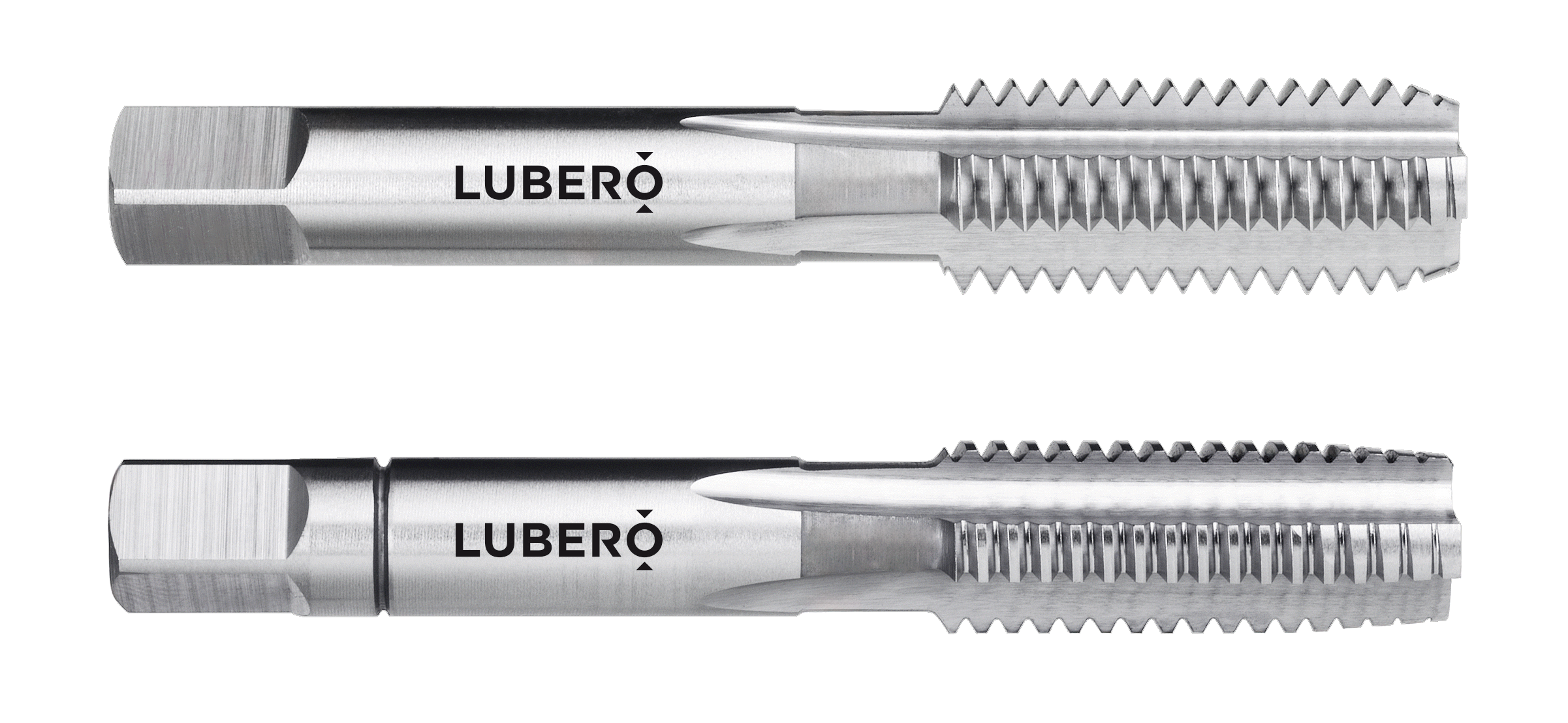

Handgewindebohrer Paar
2-teilig: Vorschneider + Fertigschneider
Kommt zum Einsatz, bei …
- Feingewinde oder kleine Gewindesteigungen
- Materialien, die schwerer zu zerspanen sind
- der Standzeiterhöhung des Fertigschneiders durch Aufteilung der Schnittkräfte.
- Metrische ISO-Feingewinde, Whitworth-Rohrgewinde G, Whitworth-Feingewinde BSF oder amerikanisches UNF-Gewinde.

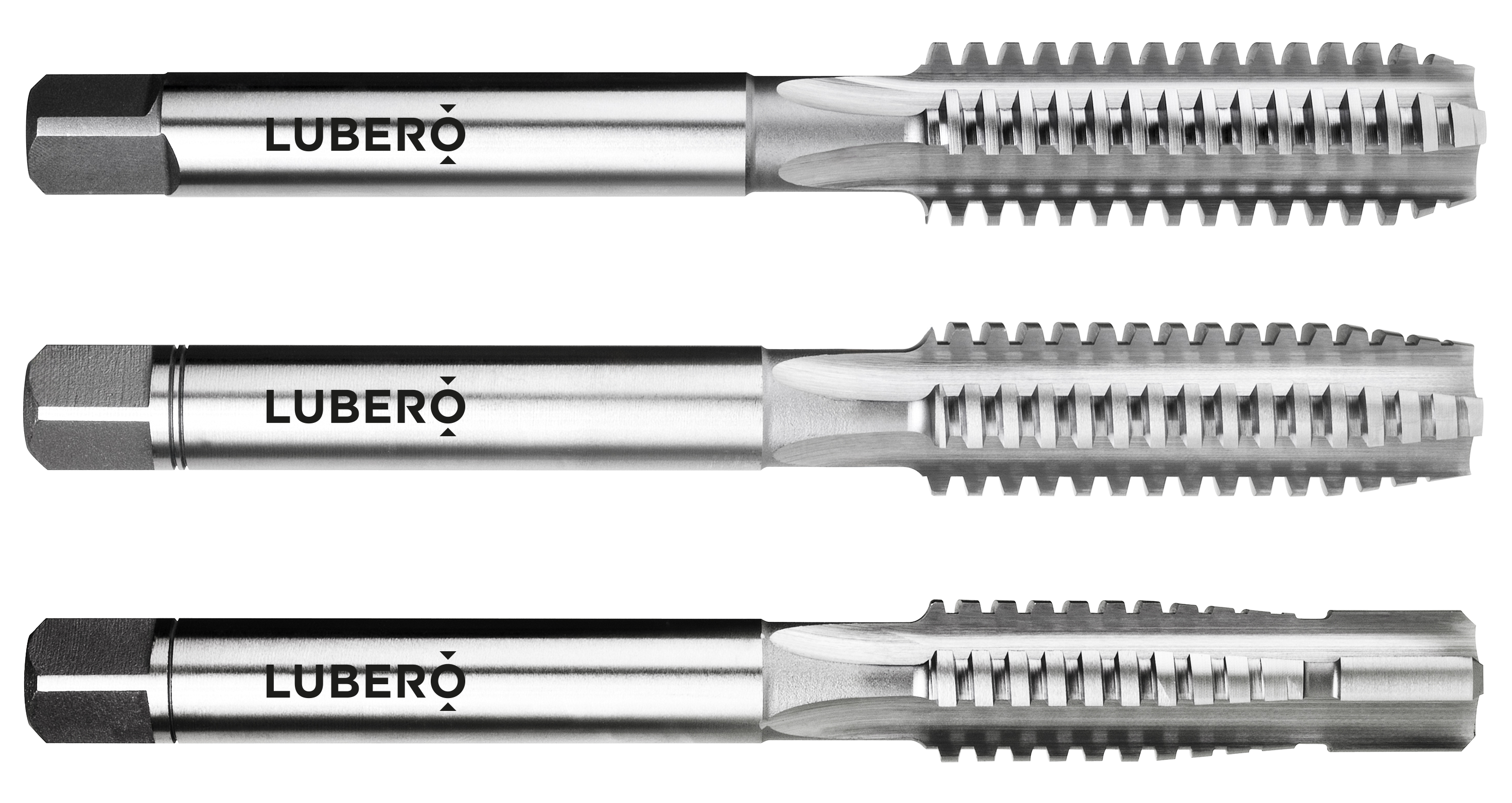

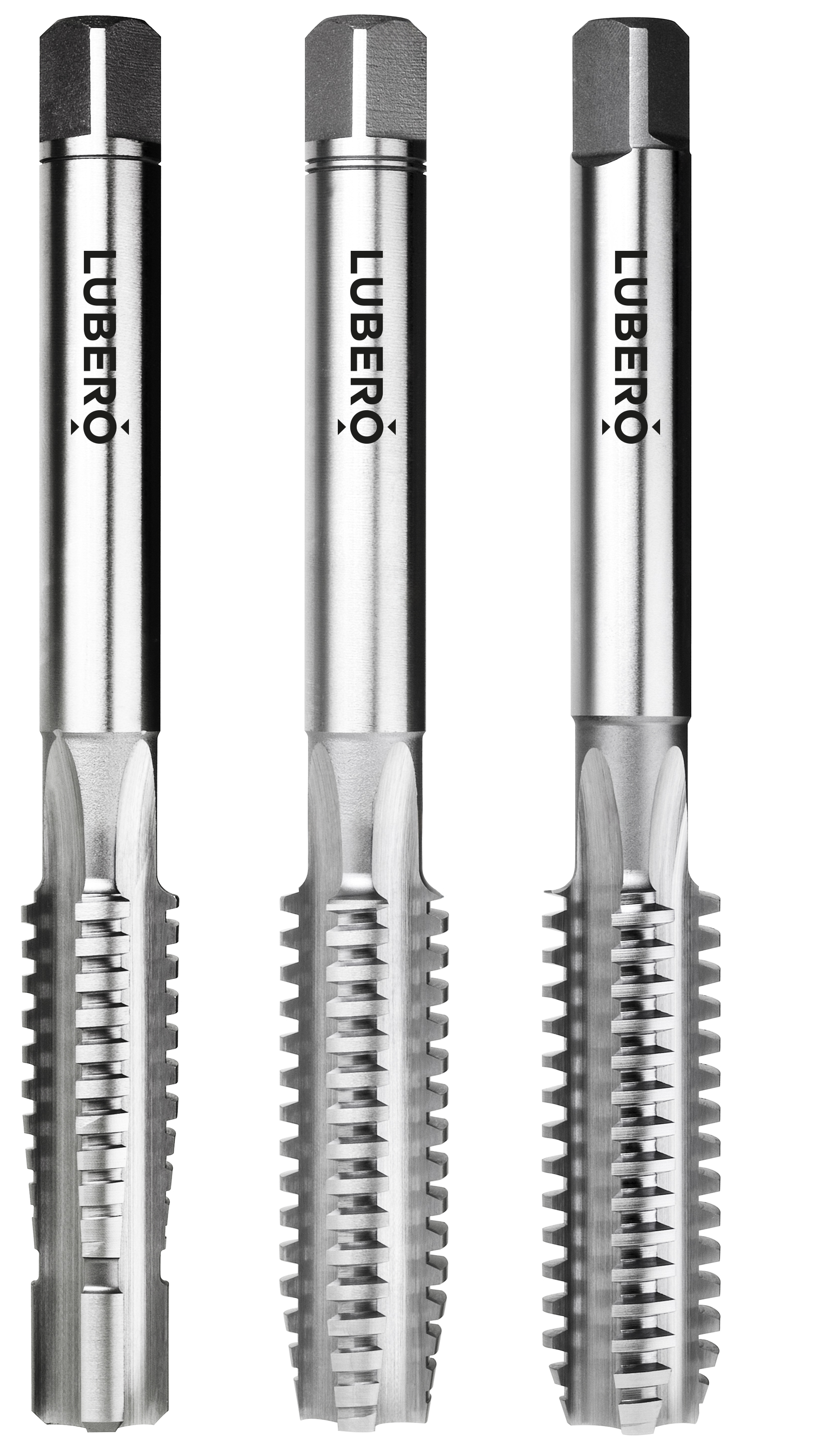

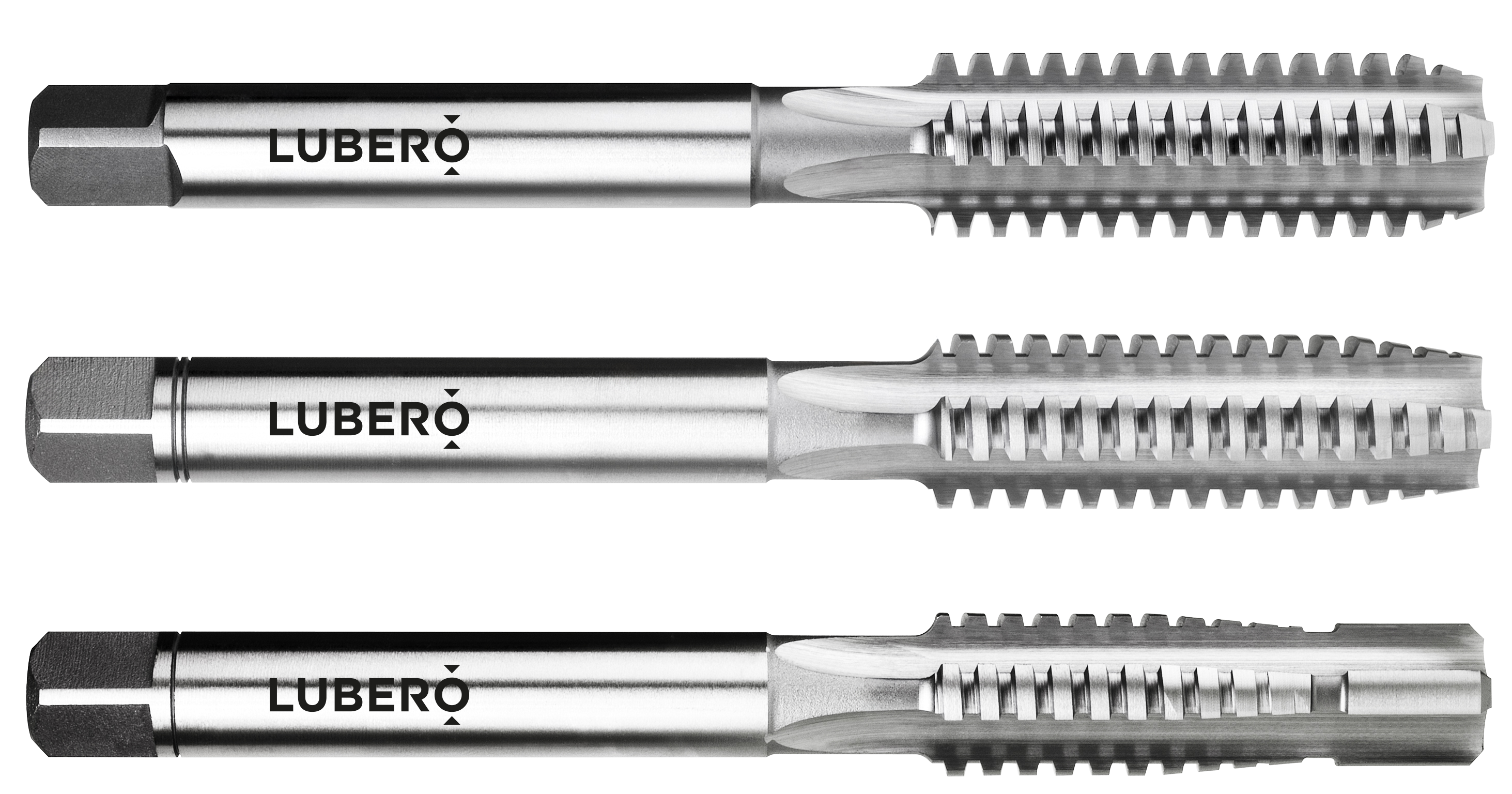

Handgewindebohrer Satz
3-teilig: Vorschneider, Mittelschneider und Fertigschneider
Kommt zum Einsatz, wenn …
- Gewinde in harte Materialien geschnitten wird.
- Das Gewinde feineren Toleranzen unterliegt.
- Standard bis grobe Gewindesteigungen geschnitten werden.
- Die Standzeit der Handgewindebohrer erhöht werden soll.
Anschnitt formen und Ringe für Handgewindebohrer
Die Anschnittform bestimmt, wie viel Material pro Umdrehung abgetragen wird. Die Ring-Kennzeichnung am Schaft sorgt für schnelle Identifikation im Werkzeugkasten:

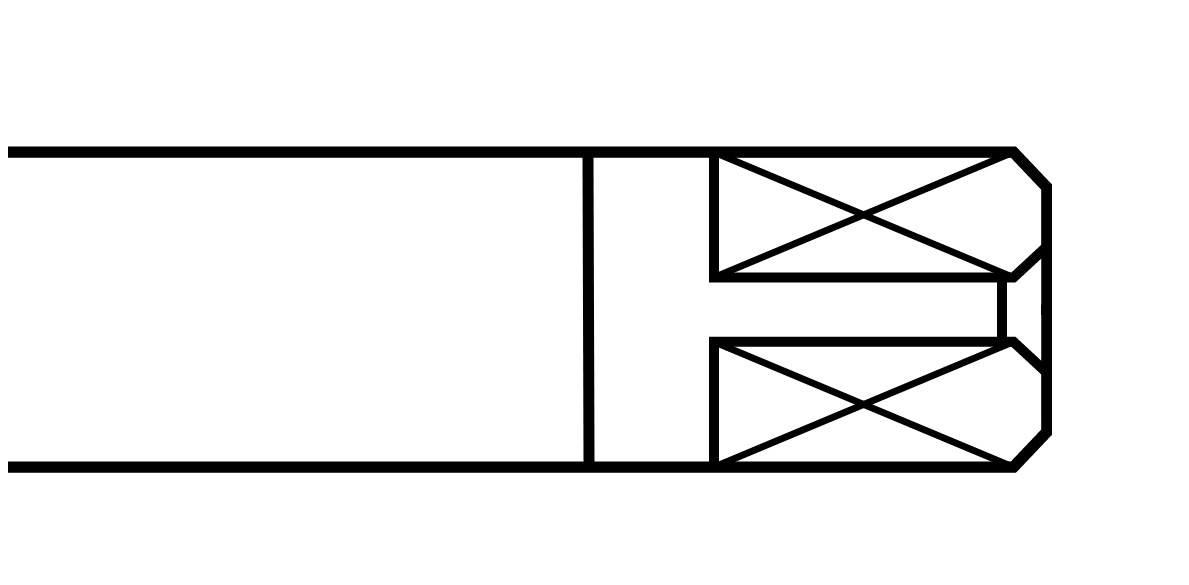

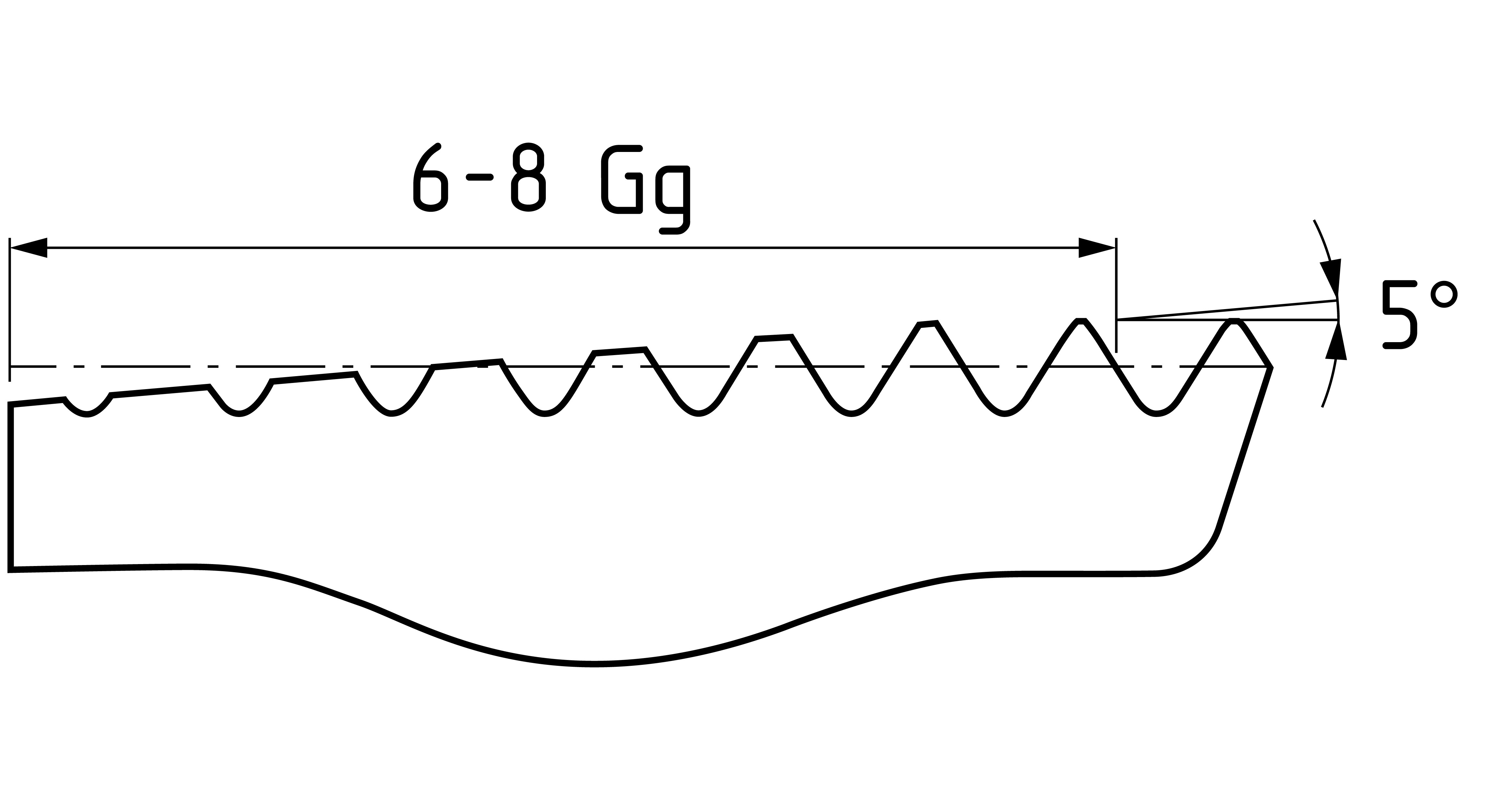

Vorschneider – Form A / 1 Ring

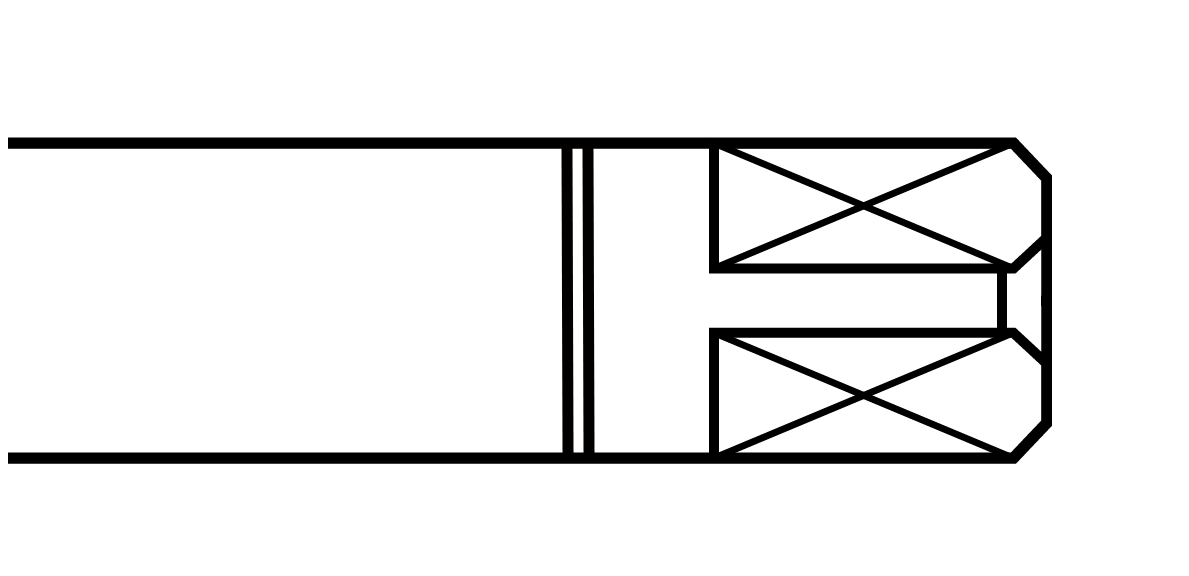

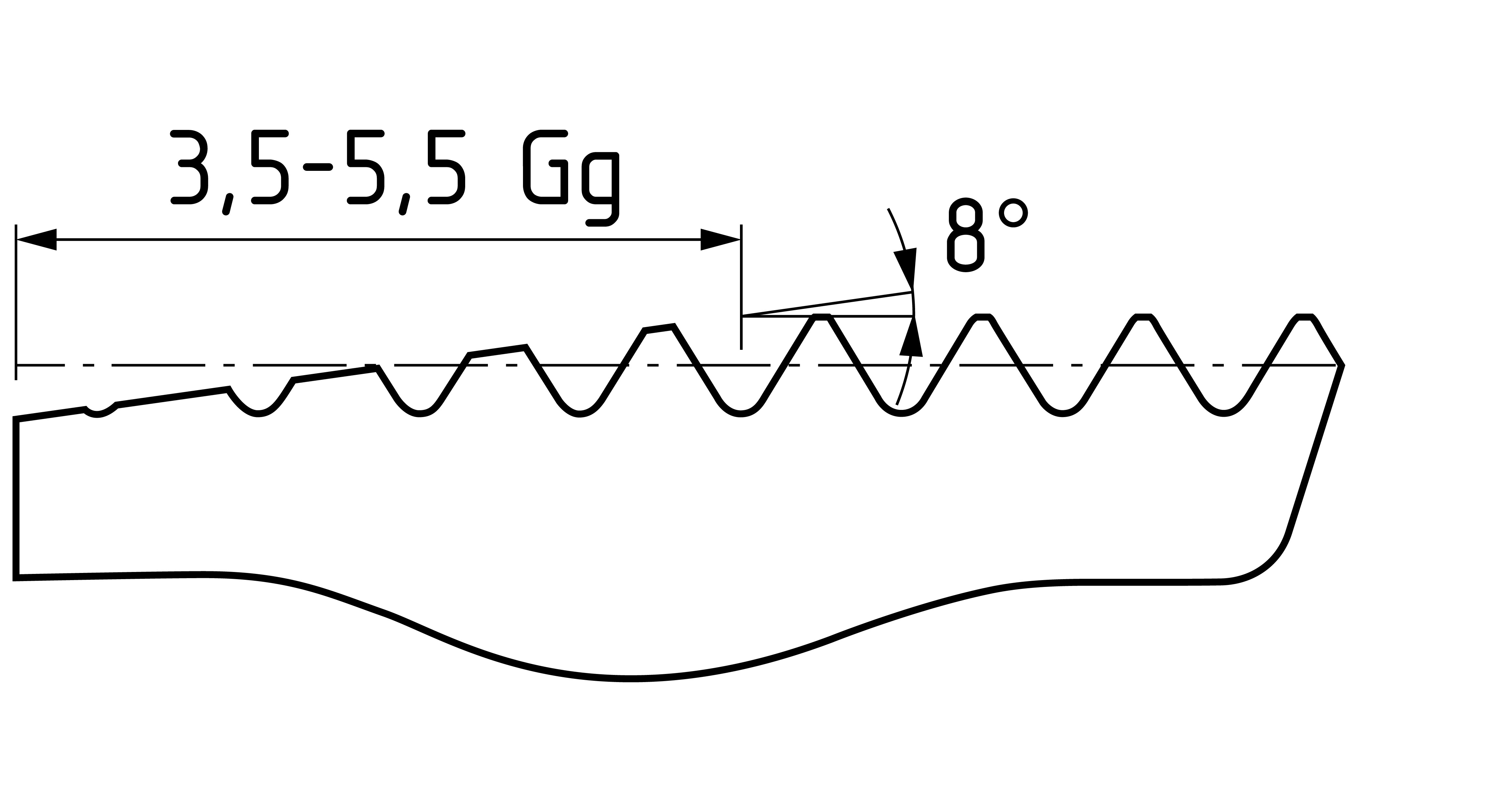

Mittelschneider – Form D 2 Ringe

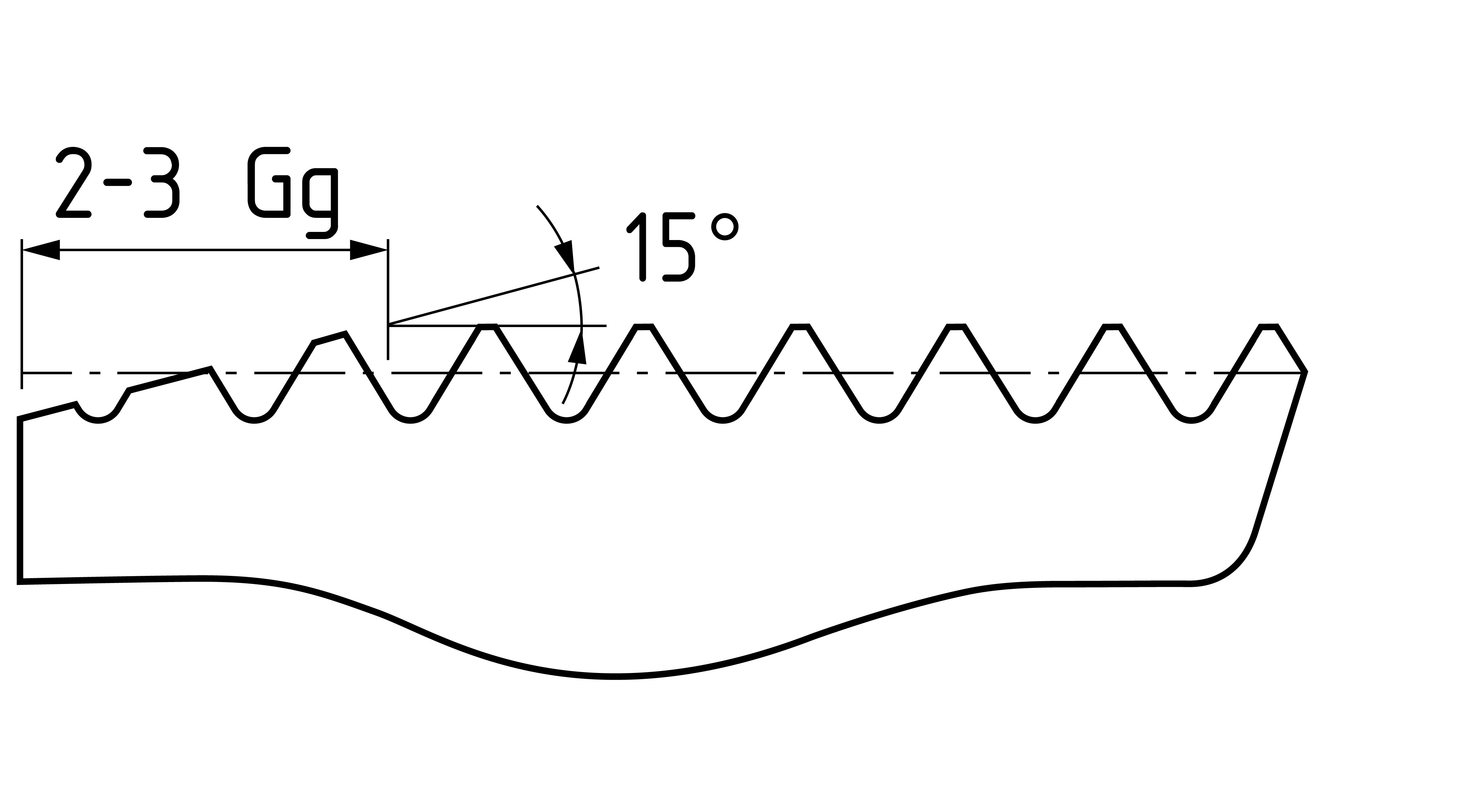

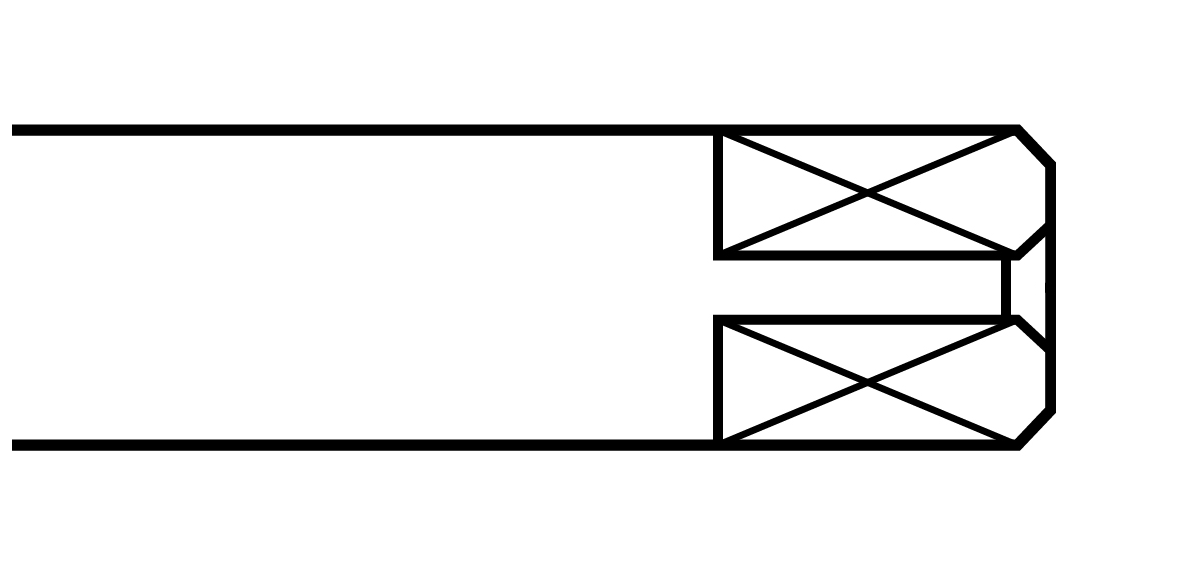

Fertigschneider – Form C

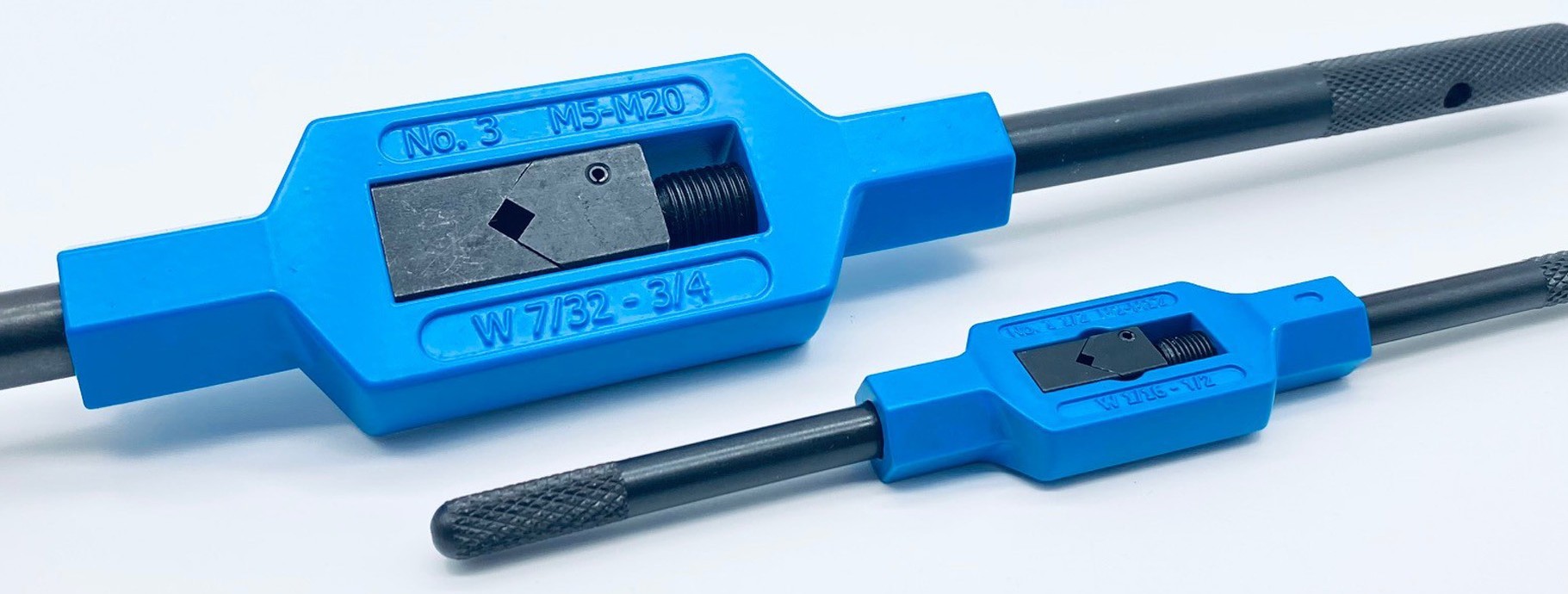

Passendes Windeisen
Für die Aufnahme von Handgewindebohrern bietet Lubero verstellbare Windeisen in verschiedenen Größen an, abgestimmt auf die Vierkantmaße nach DIN 2184-2.
Warum Lubero Handgewindebohrer?
- Eigene Fertigung in Deutschland seit 1926
- Drei Stahlgüten: HSS, HSS-E und HSS-PM
- Vollautomatische Fertigung mit laufender Qualitätskontrolle
- Über 12 Gewindenormen ab Lager
- Sonderanfertigungen auf Anfrage
- Feste Ansprechpartner für technische Beratung
Praxistipps – So schneiden Sie saubere Gewinde von Hand
- Anfasen der Kernlochbohrung: Nenndurchmesser + 0,5 mm = perfekte Führung für den Handgewindebohrer.
- Vor dem Schneiden gut schmieren: verbessert die Oberfläche, erhöht die Standzeit. Einfache Gewindeschneidpaste oder Schmieröl verwenden.
- Gerade Gewinde schneiden: Wer keinen Vorschneider mit Führungszapfen zur Hand hat, sollte ein Anschlaglineal zur geraden Ausrichtung des Handgewindebohrers verwenden.
- Späne brechen: Den Handgewindebohrer regelmäßig (nach 2–3 Umdrehungen) eine halbe Umdrehung zurückdrehen, um die Späne zu brechen und ein Verklemmen zu verhindern.
- Fertigschnitt prüfen: Mit einer Gewindelehre oder der passenden Schraube die Maßhaltigkeit des fertigen Gewindes kontrollieren.
Werkstoffe und Qualität
Die Wahl des Schneidstoffs beeinflusst Standzeit und Schneidleistung. Lubero Handgewindebohrer sind in drei Stahlgüteklassen verfügbar:
| Werkstoff | Bezeichnung | Empfohlen für |
| HSS | Schnellarbeitsstahl | Baustahl, Aluminium, Kunststoff – Standardanwendungen |
| HSS-E | Kobaltlegierter Schnellarbeitsstahl | Edelstahl (V2A/V4A), Vergütungsstahl, höhere Festigkeiten |
| HSS-PM | Pulvermetallurgischer Schnellarbeitsstahl | Hochfeste Werkstoffe, maximale Standzeit |
Häufige Fragen zu Handgewindebohrern
Was ist der Unterschied zwischen Handgewindebohrer und Maschinengewindebohrer?
Handgewindebohrer werden manuell mit einem Windeisen gedreht und als Sets (1-, 2- oder 3-teilig) geliefert. Maschinengewindebohrer schneiden das Gewinde in einem Arbeitsgang und werden in Bohr- oder Gewindeschneidmaschinen eingespannt.
Wann brauche ich einen 3-teiligen Satz statt eines Einschnitt-Bohrers?
Bei harten Werkstoffen (ab ca. 800 N/mm²), groben Steigungen oder wenn enge Toleranzen gefordert sind. Die Lastverteilung auf drei Schnitte schont das Werkzeug und liefert bessere Oberflächen.
Welches Material sollte mein Handgewindebohrer haben?
Für Standardstähle und Aluminium genügt HSS. Für Edelstahl und Vergütungsstähle empfehlen wir HSS-E. Für höchste Standzeit-Anforderungen ist HSS-PM die beste Wahl.
Wie erkenne ich Vorschneider, Mittelschneider und Fertigschneider?
An der Ring-Kennzeichnung am Schaft: 1 Ring = Vorschneider (Form A), 2 Ringe = Mittelschneider (Form D), kein Ring = Fertigschneider (Form C).
Welcher Kernlochdurchmesser ist der richtige?
Der Kernlochdurchmesser hängt von Gewindeart und Steigung ab. Nutzen Sie unsere Berechnungsseite oder die technischen Tabellen im Bereich Technik.
Kann ich Handgewindebohrer auch in einer Maschine verwenden?
Grundsätzlich sind Handgewindebohrer für den manuellen Einsatz ausgelegt. Für maschinellen Einsatz empfehlen wir unsere Maschinengewindebohrer.
