Das NPTF-Gewinde (National Pipe Thread Fuel) ist ein weit verbreitetes Gewindesystem, das in der Industrie, insbesondere im Bereich der Rohrleitungssysteme, eine entscheidende Rolle spielt. Genormt ist das Gewinde in der Norm ANSI B 1.20.1. Ursprünglich in den USA entwickelt, wird es dank seiner kegeligen Profilform für dichtende Verbindungen verwendet. Das Gewinde hat einen Flankenwinkel von 60° und einen Kegel von 1:16.
Gewindetabelle–NPTF amerik. Rohgewinde ANSI B 1.20.3
1. Definition des kegeligen amerikanischen Rohrgewinde
Das NPTF-Rohrgewinde (National Pipe Thread Fuel) ist ein konisches, nichtmetrisches Gewindesystem, das in den USA entwickelt wurde. Es bietet eine selbsthemmende, leckagefreie Verbindung für Rohrleitungssysteme in Industrie, Bauwesen, Versorgungstechnik usw. Das NPTF bis zu einem bestimmten Druck bereits ohne zusätzlich Dichtmittel dicht.
2. Gewindedurchmesser für das NPTF Rohrgewinde
Der Gewindedurchmesser wird in Zoll angegeben. Die Bezeichnung setzt sich aus den Buchstaben "NPTF" und der Abmessung in Zoll, z.B. NPTF 3/4" zusammen. Da es sich um ein kegeliges Gewinde handelt, ergibt sich eine bestimmte Länge für das Gewinde. Die für das Gewinde wichtigsten Durchmesser lauten: Außendurchmesser, Flankendurchmesser und Kerndurchmesser.
3. Steigungswert vorgegeben für jedes Nennmaß
Die Steigung, abgekürzt mit dem Buchstaben "p" bezieht sich auf den Abstand zwischen zwei benachbarten Gewindeflanken. Gemessen wird in Steigung pro Zoll. Hierfür wird die Anzahl der einzelnen Gänge auf einer Strecke von 1 Zoll (25,4 mm) gemessen. Der ermittelte Wert entspricht der Steigung pro Zoll. In der Norm ANSI B 1.20.3 sind unterschiedliche Paarungen von Außendurchmessern und Steigungen vorgegeben.
4. Gewindearten des NPTF kegeligen Rohrgewindes
Die zwei gängigsten kegeligen Rohrgewinde sind NPT und NPTF. Beide haben eine kegelige Profilform und werden für dichtende Verbindungen verwendet. Der Hauptunterschied ist die genaue Profillage der Gewindearten. Bei NPT besteht noch etwas Spiel, was ein zusätzliches Dichtmittel erforderlich macht. NPTF kann, je nach Druck, bereits ohne zusätzliches Dichtmittel dichtend sein.
5. Anwendungsbereiche für selbstdichtende Verbindungen
Das NPTF Gewinde wird in vielen Rohleitungssystemen verwendet, die unterschiedlichen Flüssigkeiten und Gase transportieren. Vor allem in Amerika bzw. dem englischsprachigen Raum findet das NPTF Gewinde Anwendung in vielen Bereichen wie: chemische Industrie, Lebensmittelindustrie, Wasserversorgung, Heizungs- und Klimaanlagen und viele mehr.
6. Normen für das kegelige Rohrgewinde
Die maßgebende Norm für das NPTF Gewinde ist die ANSI B 1.20.3. In der Norm werden alle relevanten Daten erfasst, die eine optimale Paarung von Außen- und Innengewinde ermöglichen.
7. Gewindeherstellung mit Hilfe verschiedener Werkzeuge

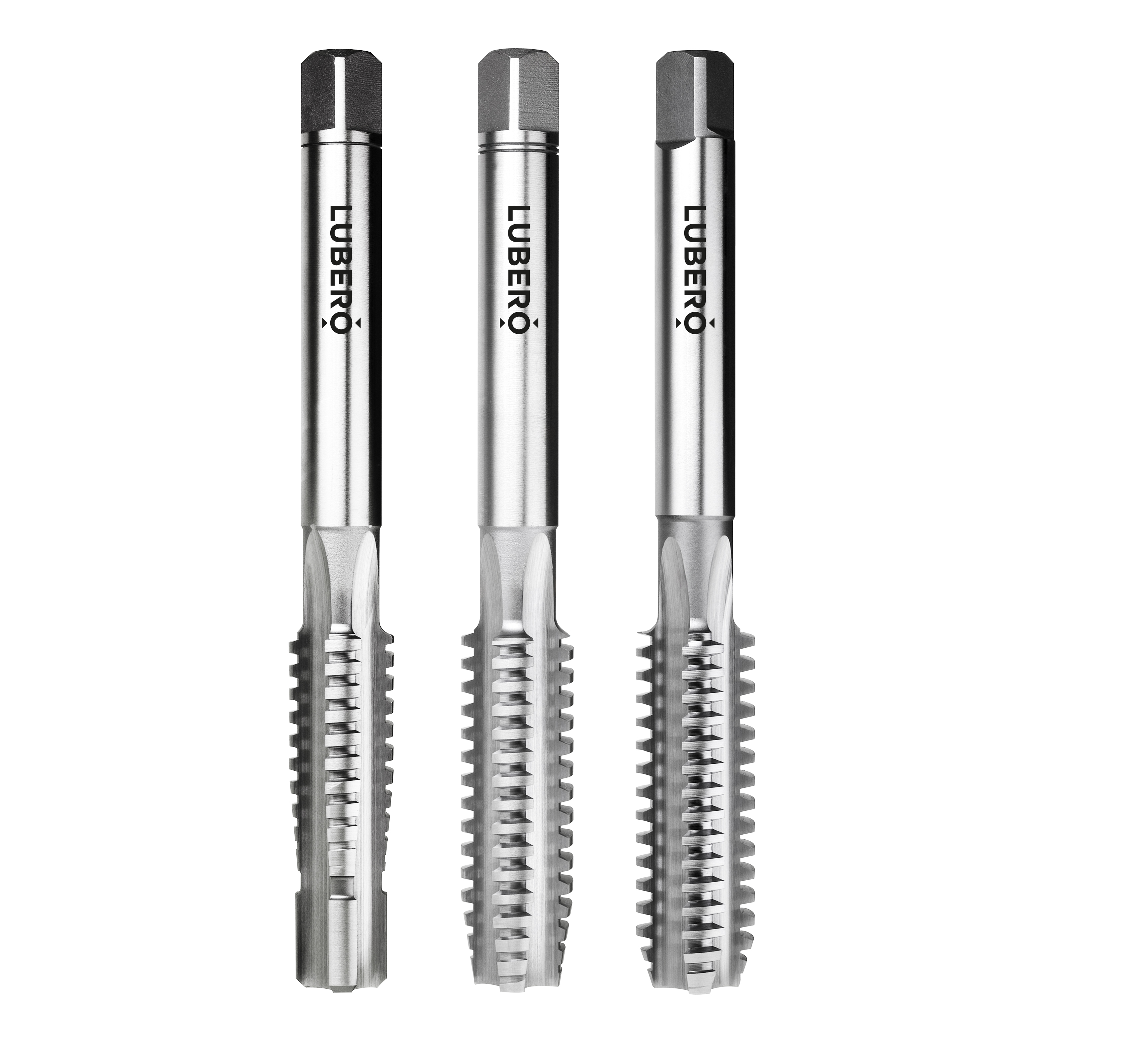

Es gibt mehrere Arten der Gewindeherstellung. Gewinde können geschnitten werden mit Gewindebohrern bzw. Schneideisen. Mit speziellen Werkzeugen können diese auch gefräst werden. Auch das Rollen findet immer noch Verwendung, heutzutage meistens nur bei Spindeln. Eine weitere wichtige Art der Gewindeherstellung ist die Kaltverformung. Die Werkzeuge pressen den Werkstoff in die gewünschte Form, ohne einen Span zu erzeugen. Wird häufig in der Medizintechnik verwendet.
8. Gewindetoleranzen für eine optimale Passung
Die genaue Lage der Gewindetoleranzen ist in der DIN ANSI B 1.20.3. Die hier vorgeschriebenen Werte sorgen für eine ideale Passung unterschiedlicher Gewindekomponenten. Die Toleranzen sind so gelegt, dass je nach Gewindeart mit oder ohne zusätzliches Dichtmittel abdichtende Verbindung erzeugt werden können. Hier beim NPTF-Gewinde können bei niedrigem Druck bereits selbstdichtende Verbindungen hergestellt werden.
