UNEF Amerikanisches EXTRA FEINgewinde ANSI/ASME B1.1
Unified extra fine thread series
LUBERO EXPERT-MAN
& CAPTAIN LUBERO
GEPRÜFT
Das UNEF-Gewinde (Unified National Extra Fine Thread) nach ANSI B1.1 ist ein standardisiertes Gewindesystem in den USA. Es zeichnet sich durch eine besonders feine Gewindesteigung aus und wird in einer Vielzahl von Anwendungen eingesetzt, von Schrauben bis hin zu industriellen Verbindungen.
Gewindetabelle–UNEF amerik. Extra Feingewinde ANSI B1.1
1. Definition des UNEF Spitzgewinde nach ANSI/ASME B 1.1

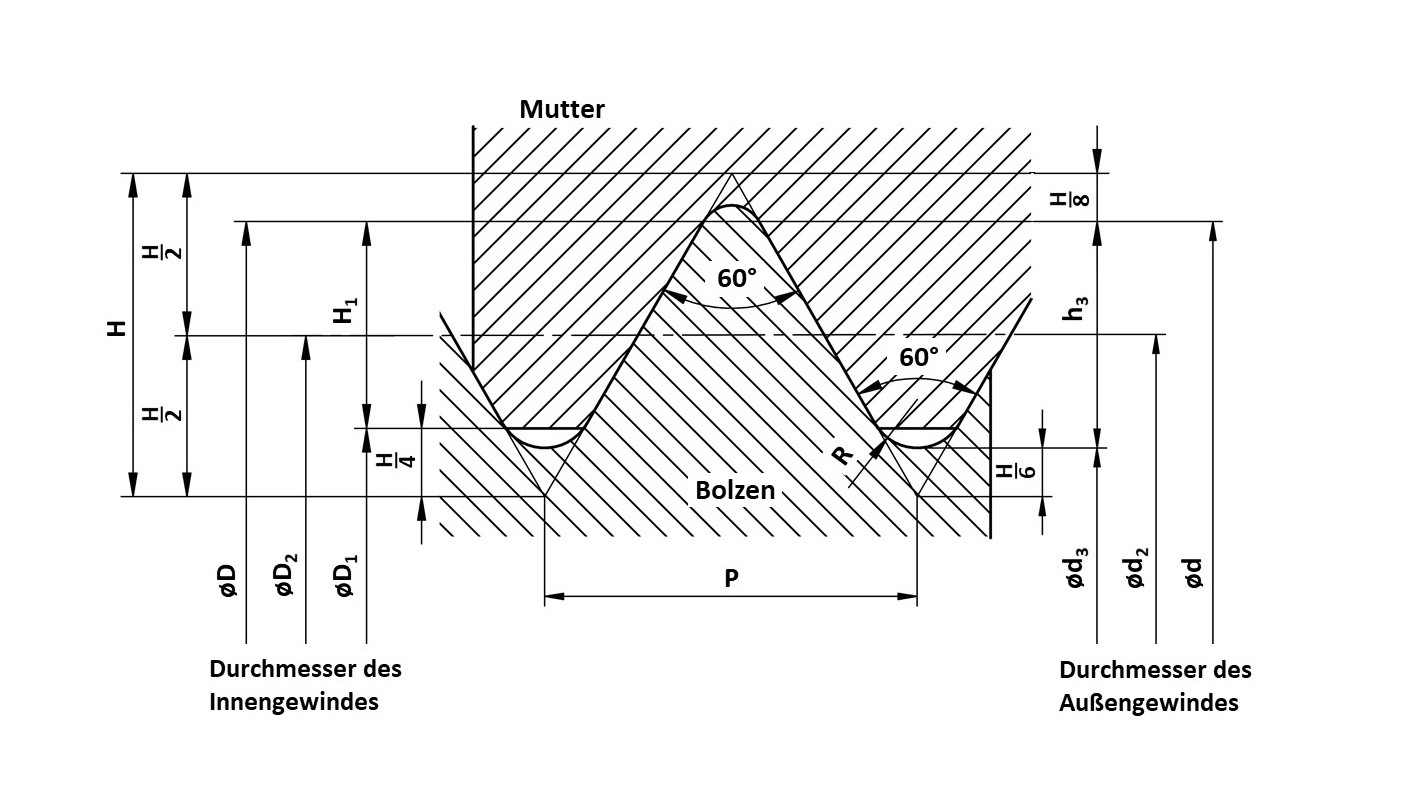

Das UNEF - (Unified National Extra Fine Thread Series) Gewinde ist ein amerikanisches Einheitsgewinde. Die Norm ANSI/ASME B1.1 gibt hierbei die Passung zwischen Außen- und Innengewinde vor. Das UNEF-Gewinde ist ein Spitzgewinde mit 60° Flankenwinkel.
2. Gewindedurchmesser UNEF Nr. 12 - UNEF 2"
Der Gewindedurchmesser wird in Zoll angegeben. Die Bezeichnung setzt sich aus den Buchstaben "UNEF" und der Abmessung in Zoll, z.B. UNEF 1/2" zusammen. Der Außendurchmesser entspricht dem tatsächlichen Zollmaß, sprich kann auch in mm umgerechnet werden. Die wichtigsten Durchmesser sind der Außendurchmesser, der Flankendurchmesser und der Kerndurchmesser.
3. Steigungswert mit besonders feinen Werten abhängig vom Nennmaß
Die Steigung wird beim UNEF-Gewinde in Gang pro Zoll angegeben. Gemessen wird eine Distanz von 1 Zoll (25,4 mm). Die Anzahl der Zähne auf dieser Distanz entspricht der Steigung. Für die unterschiedlichen Abmessungen sind feste Steigungen in der Norm vorgesehen. Das UNEF Gewinde hat eine besonders feine Steigung. Anders als bei der Verwandten UNC Gewindeart, welche eher gröbere Steigungen aufweist.
4. Gewindearten der Unified Thread Series
Die Norm ANSI/ASME B .1 gibt Werte für diverse UN Gewindearten vor. Zusätzlich zum UNEF Gewinde kommen das UNF, UNC, UN, und das UNS Gewinde dazu. Diese unterscheiden sich jeweils in den Paarungen von Gewindeaußendurchmesser und der Steigung. UNEF gilt als Gewindeart mit besonders feiner Steigung in diesem Bereich.
5. Anwendungsbereiche für das extra feine UN-Gewinde
UN Gewinde sind vor allem im amerikanischen und internationalen Raum wichtig. Das zöllige Gewindesystem ist das am häufigste verwendet Gewinde in Amerika und hat sich über die Jahre weit verbreitet. So findet man viele internationale Bauteile, die das UNEF-Gewinde verwenden. Besonders wenn feinere Steigungen benötigt werden, findet das UNEF Gewinde Verwendung. Vor allem, wenn
6. Normen für das UNEF Gewinde mit besonders feiner Steigung
Die Norm ANSI/ASME B 1.1 erfasst alle relevanten Gewindedaten für das UNEF-Gewinde. Darüber hinaus sind noch viele weitere ähnliche Gewindearten in der Norm erfasst.
7. Gewindeherstellung für das UNEF Extra Feingewinde

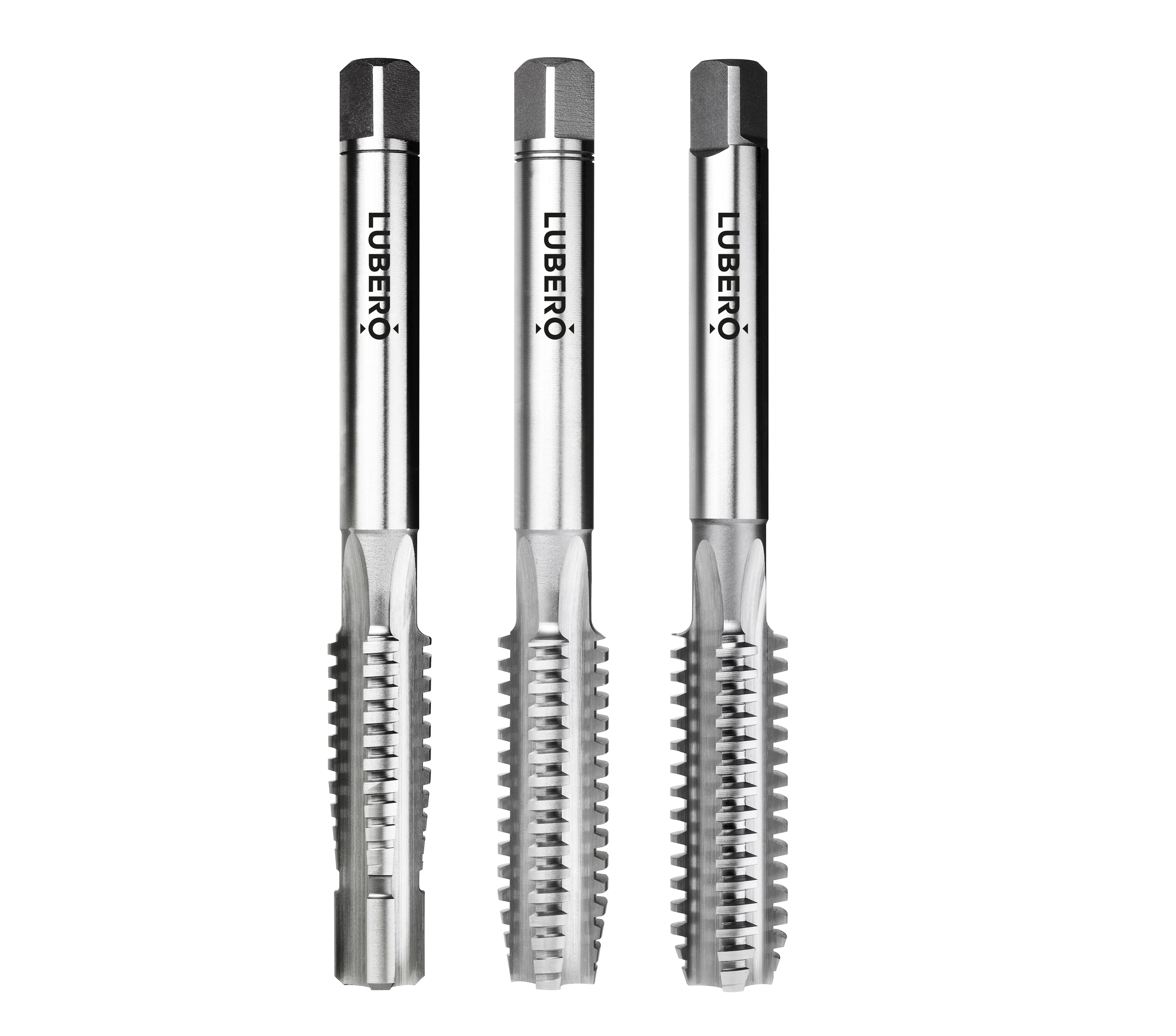

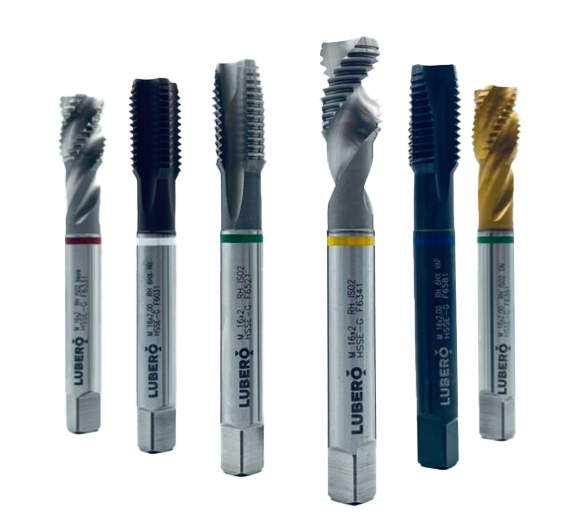

Es gibt mehrere Arten der Gewindeherstellung. Gewinde können geschnitten werden mit Gewindebohrern bzw. Schneideisen. Mit speziellen Werkzeugen können diese auch gefräst werden. Auch das Rollen findet immer noch Verwendung, heutzutage meistens nur bei Spindeln. Eine weitere wichtige Art der Gewindeherstellung ist die Kaltverformung. Die Werkzeuge pressen den Werkstoff in die gewünschte Form, ohne einen Span zu erzeugen. Wird häufig in der Medizintechnik verwendet.
8. Gewindetoleranzen passend für ihre Schneidaufgabe
UNEF-Gewinde sind in unterschiedliche Toleranzklassen unterteilt. Diese bestimmen die genaue Lage vom Gewinde im Zusammenspiel mit dem jeweiligen Gegenstück. Ist etwas mehr Spiel gewünscht, bietet sich die Toleranzklasse 1B an, welche das Innengewinde etwas größer schneidet als normal üblich. Im Bereich der Luft- und Raumfahrt wird häufig eine engere Passung benötigt, hierfür käme die Toleranzklasse 3B infrage. Um eine höhere Sicherheit zu gewährleisten, sind die Passungen hier enger gelegt, um kein Spiel zu ermöglichen. Auch für nachträglich beschichtete Bauteile gibt es spezielle Aufmaße, um die Schichtdicke zu berücksichtigen. So können Sie Ihren Fertigungsprozess optimieren, ohne nachschneiden zu müssen.
