    BSW WHitworthgewinde nach BS84 alt DIN 11

    LUBERO EXPERT-MAN
      & CAPTAIN LUBERO
                 GEPRÜFT

    Das Whitworth-Gewinde nach BS 84 ist ein etabliertes Gewindesystem, das weit verbreitet ist. Die Norm BS 84 definiert präzise technische Spezifikationen für dieses Gewinde, einschließlich Gewindeabmessungen und -steigungen, um zuverlässige Verbindungen in verschiedenen Industriebereichen zu ermöglichen. Früher in Deutschland nach der DIN 11 genormt, diese wurde 1970 zurückgezogen.

    Gewindetabelle–Whitworthgewinde nach BS 84

    Abmessung
    Nenn-Ø mm
    Steigung Gg.
    Kernlochbohrung mm
    W 1/16
    1,587 mm
    60
    1,20 mm
    W 3/32
    2,381 mm
    48
    1,90 mm
    W 1/8"
    3,175 mm
    40
    2,60 mm
    W 5/32"
    3,969 mm
    32
    3,20 mm
    W 3/16"
    4,762 mm
    24
    3,80 mm
    W 7/32"
    5,556 mm
    24
    4,60 mm
    W 1/4"
    6,350 mm
    20
    5,10 mm
    W 5/16"
    7,938 mm
    18
    6,50 mm
    W 3/8"
    9,525 mm
    16
    7,90 mm
    W 7/16"
    11,113 mm
    14
    9,30 mm
    W 1/2"
    12,700 mm
    12
    10,50 mm
    W 9/16"
    14,288 mm
    12
    12,00 mm
    W 5/8"
    15,876 mm
    11
    13,50 mm
    W 3/4"
    19,051 mm
    10
    16,50 mm
    W 7/8"
    22,226 mm
    9
    19,50 mm
    W 1"
    25,401 mm
    8
    22,00 mm
    W 1 1/8"
    28,576 mm
    7
    25,00 mm
    W 1 1/4"
    31,751 mm
    7
    28,00 mm
    W 1 3/8"
    34,926 mm
    6
    30,50 mm
    W 1 1/2"
    38,101 mm
    6
    33,50 mm
    W 1 5/8"
    41,277 mm
    5
    35,50 mm
    W 1 3/4"
    44,452 mm
    5
    39,00 mm
    W 1 7/8"
    47,627 mm
    4,5
    41,50 mm
    W 2"
    50,802 mm
    4,5
    44,50 mm
    W 2 1/4"
    57,152 mm
    4
    50,80 mm
    W 2 1/2"
    63,502 mm
    4
    57,15 mm
    W 2 3/4"
    69,853 mm
    3,5
    62,60 mm
    W 3"
    76,203 mm
    3,5
    68,95 mm

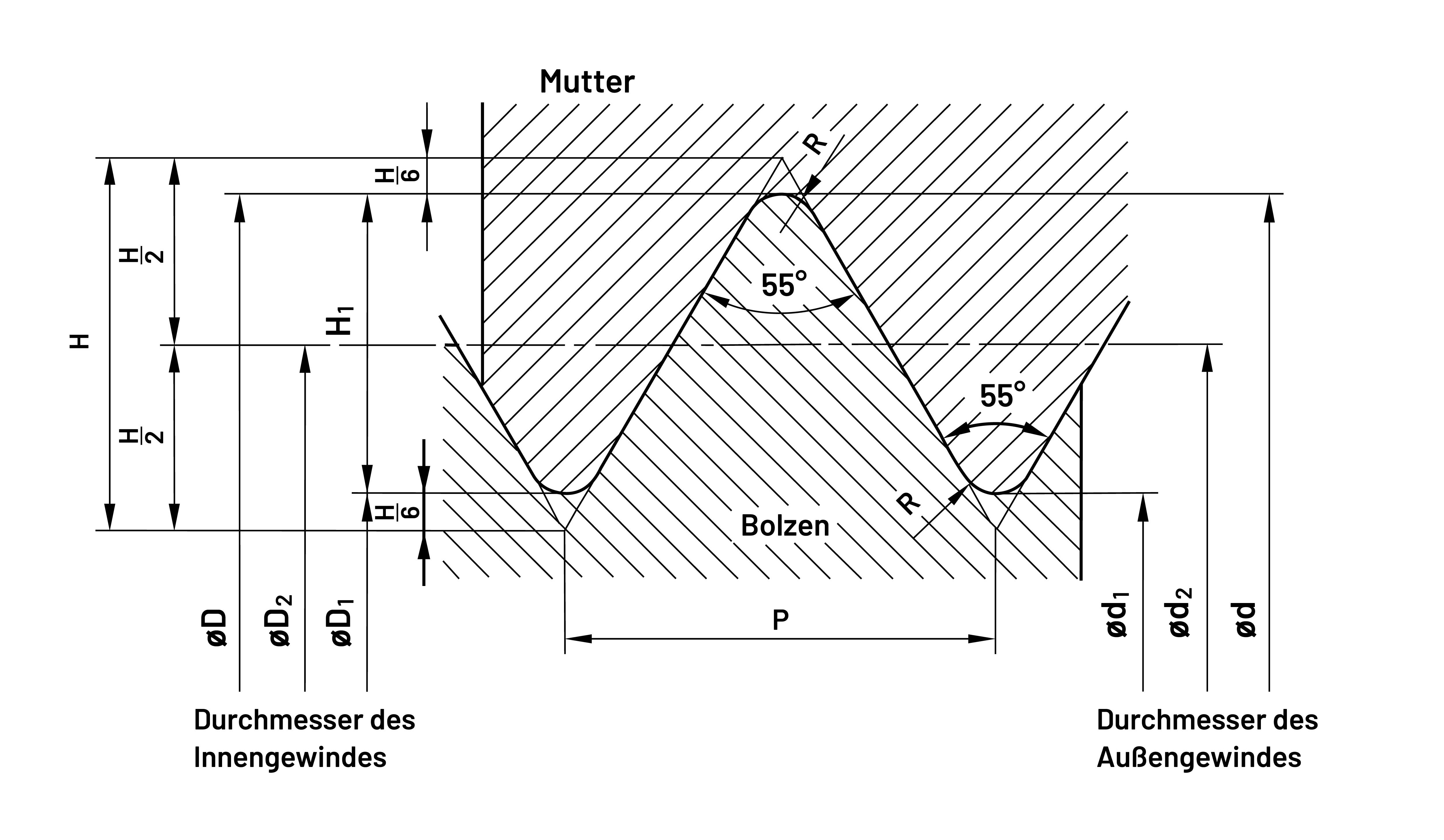

    1. Definition des zylindrischen britischen Whitworth-Gewinde

    Das Whitworthgewinde ist ein Gewindesystem, welches in der Norm BS 84 definiert ist. Hierbei wird eine Passung zwischen Außen- und Innengewinde definiert. Das Whitworthgewinde ist ein Spitzgewinde mit 55° Flankenwinkel.


    2. Gewindedurchmesser für W 1/16" - W 3"

    Der Gewindedurchmesser ist genormt und wird in der Paarung "W" für die Gewindebezeichnung und der Abmessung in Zoll, z.B.: W 1/4" angegeben. Die wichtigsten Durchmesser für das Whitworthgewinde sind: der Außendurchmesser, der Flankendurchmesser und die Kerndurchmesser. Alle in der Norm vorgegeben.


    3. Steigungswert gemäß der Vorgabe nach BS84

    Die Steigung, abgekürzt mit dem Buchstaben "p" bezieht sich auf den Abstand zwischen zwei benachbarten Gewindeflanken. Gemessen wird in Steigung pro Zoll. Hierfür wird die Anzahl der einzelnen Gänge auf einer Strecke von 1 Zoll (25,4 mm) gemessen. Der ermittelte Wert entspricht der Steigung pro Zoll. In der Norm BS 84 sind unterschiedliche Paarungen von Außendurchmessern und Steigungen vorgegeben.


    4. Gewindearten der britischen Whitworth-Gewinde

    Das am häufigsten verwendete Whitworth Gewinde ist das BSW - British Standard Whitworth Gewinde, abgekürzt durch den Buchstaben "W". Diese Gewindeart findet vor allem im englischsprachigen Raum Verwendung. Auch das BSF Gewinde gehört zu den Whitworth Gewindearten und zeichnet sich durch eine feinere Steigung aus. Hierbei spricht man oft vom BSW-Grob und BSF-Fein Gewinde. Eine weitere Art ist das BSPP bzw. BSPT Gewinde welche ebenfalls einen Flankenwinkel von 55° Graus aufweisen.


    5. Anwendungsbereiche von der Dampflock bis zum Fahrrad

    Durch die lange Geschichte und die weite Verbreitung im englischsprachigen Raum werden die verschiedenen Whitworthgewinde in vielen Bereichen eingesetzt. Neben dem Einsatz im Maschinenbau, der Automobilindustrie und der Elektronik, wird das Gewinde noch in vielen Oldtimern oder alten Lokomotiven verwendet. Im Laufe der Zeit wurde das Whitworthgewinde zunehmend durch das metrische Gewinde ersetzt, weshalb es heutzutage immer seltener wird. Auch Radfahrer werden bereits mit dem BSC / FG Gewinde vertraut sein, welches ebenfalls auf dem Whitworthgewinde aufbaut und speziell für Fahrräder festgelegt wurde.


    6. Normen der unterschiedlichen Gewindearten

    Die am häufigsten verwendet Norm ist die BS 84. Diese definiert unter anderem folgende Werte: Außendurchmesser, Flankendurchmesser, Kerndurchmesser und den Flankenwinkel. Außerdem werden verschiedene Paarungen vom Nennmaß und der Steigung vorgegeben. Früher wurde das Gewinde durch die deutsche Norm DIN 13 abgebildet. Diese Norm wurde allerdings 1970 zurückgezogen. Das LON-Gewinde nach DIN (30) 282 genormt, wird heute kaum noch verwendet. Die ISO 228 enthält Normen für das zylindrische Whitworth-Rohrgewinde, die DIN EN 10226-1 und 10226-2 für das kegelige Whitworth-Rohrgewinde.


    7. Gewindeherstellung mithilfe unterschiedlicher Werkzeuge und Verfahren

    Es gibt mehrere Arten der Gewindeherstellung. Gewinde können geschnitten werden mit Gewindebohrern bzw. Schneideisen. Mit speziellen Werkzeugen können diese auch gefräst werden. Auch das Rollen findet immer noch Verwendung, heutzutage meistens nur bei Spindeln. Eine weitere wichtige Art der Gewindeherstellung ist die Kaltverformung. Die Werkzeuge pressen den Werkstoff in die gewünschte Form, ohne einen Span zu erzeugen. Wird häufig in der Medizintechnik verwendet.


    8. Gewindetoleranzen für Außen- und Innengewinde

    Die jeweiligen Toleranzlagen für das Whitworthgewinde sind in der Norm vorgegeben. So wird eine optimale Passung zwischen Innen- und Außengewinde gewährleistet. Etwaige abweichende Passungen können mithilfe von Auf- bzw. Untermaß erreicht werden. Für nachträglich beschichtete Bauteile können, passend zur Schichtdicke, spezielle Gewindebohrer mit Aufmaß hergestellt werden, um nicht nachträglich nachschneiden zu müssen.

    Zum Shop

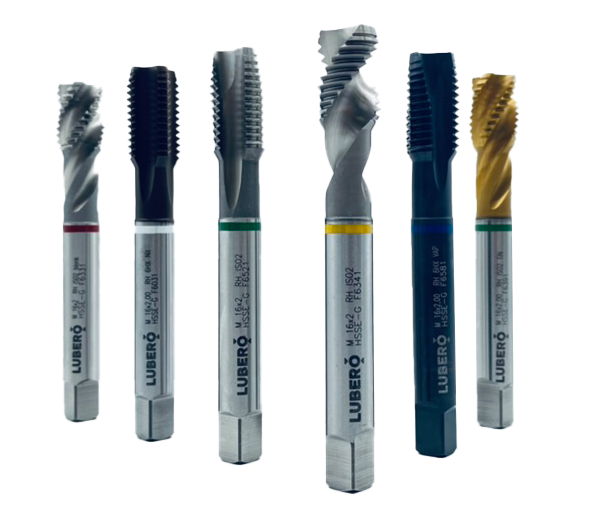

    Maschinengewindebohrer

    Zum Shop

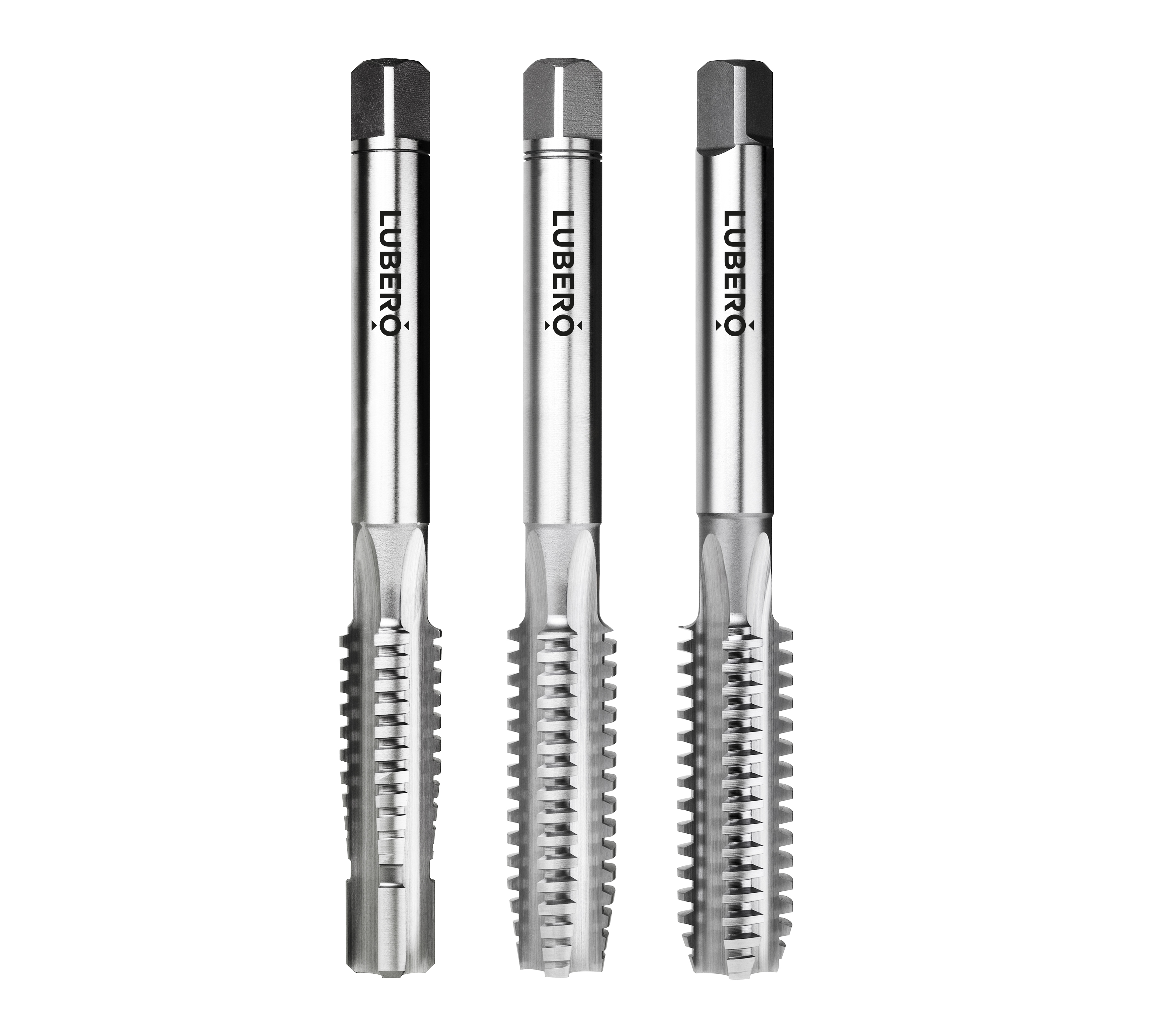

    Handgewindebohrer
